М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й   С Т А Н Д А Р Т

БАЛКИ ДВУТАВРОВЫЕ И ШВЕЛЛЕРЫ
СТАЛЬНЫЕ СПЕЦИАЛЬНЫЕ

Сортамент

Special-purpose steel I-beams and channels. Dimensions

 ГОСТ 19425-74 Взамен ГОСТ 5157-53 в части
балок двутавровых для подвесных путей

1. Настоящий стандарт распространяется на горячекатаные двутавровые балки для подвесных путей (М), армировки шахтных стволов (С) и швеллеры для автомобильной промышленности (С).

1а. По точности прокатки профили изготовляют:

высокой точности-А, обычной точности-В.

2. Форма, размеры балок и швеллеров, площадь поперечного сечения, масса 1 м и справочные величины должны соответствовать указанным на черт. 1 и 2 и табл. 1.

Условные обозначения к черт. 1 и 2 и табл. 1:

ГОСТ 19425-74 Балка металлическая

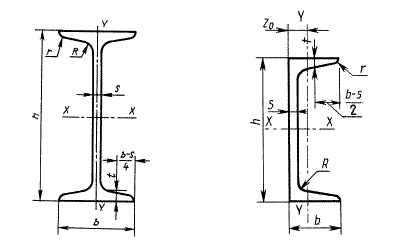

Черт. 1                                             Черт. 2

Примечание к черт. 1. Уклон внутренних граней полок должен быть не более: для балок М-12 %, для балок С-16 %.

 Примечание к черт. 2. Уклон внутренних граней полок дол жен быть не более 10 %.

h- высота;

b- ширина полки;

s- толщина стенки;

t- средняя толщина полки;

R- радиус внутреннего закругления;

r- радиус закругления полки;

I- момент инерции;

W- момент сопротивления;

i- радиус инерции;

S- статический момент полусечения;

zo- расстояние от оси у-у до наружной грани стенки.

Таблица 1

Номер

h

b

s

t

R

r



Масса



профиля













Площадь поперечного

1 м, кгhttp://www.lador.ru/1.gif



мм











сечения, см2



Балки двутавровые

14С

140

80

5,5

9,1

7,5

3,8

21,5

16,9



20С

200

100

7,0

11,4

9,0

4,5

35,6

27,9

20Са

200

102

9,0

11,4

9,0

4,5

39,6

31,1

22С

220

110

7,5

12,3

9,5

4,8

42,1

33,1

27С

270

122

8,5

13,7

10,5

5,3

51,5

42,8

27Са

270

124

10,5

13,7

10,5

5,3

59,9

47,0

36С

350

140

11,0

15,8

12,0

6,0

90,9

71,3

18М

180

90

7,0

12,0

9,0

3,5

32,9

25,8

24М

240

110

8,2

14,0

10,5

4,0

48,7

38,3

30М

300

130

9,0

15,0

12,0

6,0

64,0

50,2

36М

360

130

9,5

16,0

14,0

6,0

73,8

57,9

45М

450

150

10,5

18,0

16,0

7,0

98,8

77,6

Швеллеры

18С

180

68

7,0

10,5

10,5

5,3

25,7

20,2



18Ca

180

70

9,0

10,5

10,5

5,3

29,3

23,0

20С

200

73

7,0

11,0

11,0

5,5

28,8

22,6

30С

300

87

9,5

13,5

13,5

6,8

49,6

39,1



Номер



Справочные величины для осей



профиля

х-х

у-у

zo, см



Ix, см4

Wх, см3

ix, см

Sx, см3

Iv, см4

Wv, см3

iv, см



Балки двутавровые

14С



712

102

5,75

58,4

64,8

16,2

1,74

-

20С

2370

237

8,16

136

159

31,8

2,11

-

20Са

2500

250

7,95

146

170

33,3

2,07

-

22С

3400

310

9,00

178

228

41,5

2,32

-

27С

6550

485

11,0

279

346

56,7

2,52

-

27Са

6870

507

10,7

297

366

59,0

2,47

-

36С

17360

964

13,8

574

618

88,3

2,61

-

18М

1760

196

7,32

113

130

28,9

1,99

-

24М

4640

387

9,75

223

276

50,2

2,38

-

30М

9500

633

12,2

364

480

73,9

2,74

-

36М

15340

852

14,4

493

518

79,7

2,65

-

45М

31900

1420

18,0

821

892

119

3,00

-

Швеллеры

18С



1272

141

7,04

83,5

98,5

20,1

1,96

1,88

18Ca

1370

152

6,84

91,6

111

21,3

1,95

1,84

20С

1780

178

7,86

104,7

128

24,2

2,11

2,01

30С

6500

433

11,4

259,7

289

44,0

2,41

2,13



Примечания:

1. Площадь поперечного сечения и масса 1 м профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.

2. Радиусы закруглений, указанные на черт. 1 и 2, на профилях, не определяются и даны для построения калибра.

3. Предельные отклонения по размерам профилей должны соответствовать указанным в табл. 2.

Таблица 2

Размеры, мм



Предельные отклонения

Номер профиля

по высоте профиля

по ширине полки

по толщине



Точность прокатки

полки



обычная

высокая

обычная

высокая



14

-

± 2,0

± 2,0

+1,0

-2,0

-0,061

18

± 2,5

-

± 2,5

-

Плюсовые отклонения

Св. 18 до 30

-

± 3,0

-

± 3,0

ограничиваются предельными

36

± 3,5

-

± 3,5

-

отклонениями

45

± 4,0

-

± 4,0

-

по масс



Примечание. Определение толщины полок профилей проводится по калибрам в валках при их расточке.

4. Уклон наружной грани профилей не должен превышать 0,015 b.

По требованию потребителя профили изготовляются с уклоном наружной грани полки не более 0,0125 b.

5. Кривизна стенки по высоте сечения профиля не должна превышать 0,15 s.

6. Притупление наружных кромок полок профилей до № 24 включительно не должно превышать 0,3 t ,свыше № 24-3 мм.

7. По требованию потребителя несимметричность фланцев полок балок относительно вертикальной оси не должна превышать Ѕ суммы предельных отклонений по ширине полки.

8. В соответствии с заказом балки и швеллеры изготовляются длиной от 4 до 13 м:

мерной длины;

кратной мерной длины;

мерной длины с остатком до 5 % массы партии;

кратной мерной длины с остатком до 5 % массы партии;

немерной длины.

Остатком считаются профили длиной не менее 3 мм.

9. По требованию потребителя допускается изготовление профилей ограниченной длины в пределах немерной и длиной свыше 13 м.

10. При изготовлении профилей немерной длины допускается наличие профилей длиной не менее 3 м в количестве не более 5 % массы партии.

11. Предельные отклонения по длине профилей мерной и кратной мерной длины не должны превышать:

+ 40 мм-при длине до 8 мhttp://lador.ru/1.gif;

+ 80 мм-при длине св. 8 м.

Предельные отклонения по длине профилей мерной и кратной мерной длины для высокой точности прокатки не должны превышать:

+ 40 мм-при длине до 8 м;

+ 5 мм на каждый метр свыше 8 м.

12. Кривизна профилей в вертикальной и горизонтальной плоскостях не должна превышать 0,2 % длины.

Кривизна профилей в вертикальной и горизонтальной плоскостях для высокой точности прокатки и не должна превышать 0,15 % длины для профилей высотой до 360 мм и 0,1 % длины-для профилей высотой свыше 360 мм.

13. На каждом профиле дополнительно к требованиям ГОСТ 7566-81 в части маркировки проката должен быть нанесен номер профиля с индексами М или С (18М, 20Са, 36С и т. д.).

14. Определение размеров проводится на расстоянии не менее 500 мм от торца профиля. Высота балки измеряется по оси у-у, швеллера-в плоскости стенки.

15. Предельные отклонения по массе 1 м профиля не должны превышать плюс 3-минус 5 %. Предельные отклонения проверяются предприятием-изготовителем взвешиванием партии массой 20-60 т от каждых 400-500 т проката или кусков профиля длиной не менее 300 мм, отбираемых при прокатке не реже, чем через каждые 100 прокатанных штанг.

16. Марки стали и технические требования по ГОСТ 535-88 и другим действующим стандартам, оговоренным в заказе.
