СТАЛЬ УГЛЕРОДИСТАЯ ОБЫКНОВЕННОГО КАЧЕСТВА

Марки

 Common quality carbon steel. Grades

Дата введения-2008-01-01
ВЗАМЕН ГОСТ 380-94

1 Область применения

Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления горячекатаного проката: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также слитков, блюмов, слябов, сутунки, заготовки катаной и непрерывнолитой, труб, поковок и штамповок, лент, проволоки, метизов и др.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 12359-99 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 17745-90 Стали и сплавы. Методы определения газов
ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.6-88 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка
ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.10-88 Сталь углеродистая и чугун нелегированный. Методы определения алюминия
ГОСТ 22536.11-87 Сталь углеродистая и чугун нелегированный. Методы определения титана
ГОСТ 27809-95 Чугун и сталь. Методы спектрографического анализа
ГОСТ 28033-89 Сталь. Метод рентгенофлюоресцентного анализа

Примечание-
При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Марки стали

3.1 Углеродистую сталь обыкновенного качества изготовляют следующих марок: Ст0, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, Ст3кп, Ст3пс, Ст3сп, Ст3Гпс, Ст3Гсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст5Гпс, Ст6пс, Ст6сп.

Буквы «Ст» обозначают «Сталь», цифры-условный номер марки в зависимости от химического состава, буква «Г»-марганец при его массовой доле в стали 0,80 % и более, буквы «кп», «пс», «сп»-степень раскисления стали: «кп»-кипящая, «пс»-полуспокойная, «сп»-спокойная.

3.2 Сопоставление марок стали по настоящему стандарту и международным стандартам ИСО 630 и ИСО 1052 приведено в приложении А.

3.3 Требования к химическому составу стали марок Е 185 (Fe 310), Е 235 (Fe 360), E 275 (Fe 430), Е 355 (Fe 510), Fe 490, Fe 590, Fe 690 по международным стандартам ИСО 630 [1] и ИСО 1052 [2] приведены в приложении Б.

3.4 Степень раскисления, если она не указана в заказе, устанавливает изготовитель.

4 Требования к химическому составу стали

4.1 Химический состав стали (основные элементы в процентах) по анализу ковшевой пробы должен соответствовать нормам, указанным в таблице 1.

Таблица 1

4.2 В стали марок Ст3кп, Ст3пс, Ст3сп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп допускается снижение нижнего предела массовой доли марганца на 0,10 % для тонколистового проката и толстолистового проката толщиной до 10 мм при условии обеспечения требуемого уровня механических свойств.

В стали марок Ст3кп, Ст3пс и Ст3сп, предназначенной для изготовления сортового и фасонного проката, кроме поставляемого для судостроения и вагоностроения, допускается снижение нижнего предела массовой доли марганца до 0,25 %, а нижний предел массовой доли углерода не нормируется при условии обеспечения требуемого уровня механических свойств.

В стали марок Ст2кп, Ст3кп и Ст4кп, предназначенной для изготовления сортового и фасонного проката, допускается повышение массовой доли кремния до 0,07 %.

4.3 При раскислении полуспокойной стали алюминием, титаном или другими раскислителями, не содержащими кремний, а также несколькими раскислителями (ферросилицием и алюминием, ферросилицием и титаном и др.) массовая доля кремния в стали допускается менее 0,05 %. Раскисление титаном, алюминием и другими раскислителями, не содержащими кремний, указывают в документе о качестве.

4.4 Массовая доля хрома, никеля и меди в стали всех марок, кроме Ст0, должна быть не более 0,30 % каждого. В стали марки Ст0 массовая доля хрома, никеля и меди не нормируется.

В стали, изготовленной скрап-процессом, допускается массовая доля меди до 0,40 %, хрома и никеля-до 0,35 % каждого. При этом в стали марок Ст3кп, Ст3пс, Ст3сп, Ст3Гпс и Ст3Гсп массовая доля углерода должна быть не более 0,20 %.

4.5 Массовая доля серы в стали всех марок, кроме Ст0, должна быть не более 0,050 %, фосфора-не более 0,040 %. В стали марки Ст0 массовая доля серы должна быть не более 0,060 %, фосфора-не более 0,070 %.

4.6 Массовая доля азота в стали должна быть не более:

- выплавленной в электропечах-0,012 %;

- мартеновской и конвертерной-0,010 %.

Допускается повышение массовой доли азота в стали до 0,013 %, при условии снижения нормы массовой доли фосфора по 4.5 не менее чем на 0,005 % при каждом повышении массовой доли азота на 0,001 %.

4.7 Массовая доля мышьяка в стали всех марок, кроме Ст0, должна быть не более 0,080 %. Массовая доля мышьяка в стали марки Ст0 не нормируется.

4.8 Предельные отклонения по химическому составу готового проката, слитков, заготовок, поковок и изделий дальнейшего передела должны соответствовать нормам, указанным в таблице 2.

Таблица 2

5 Методы контроля

5.1 Методы отбора проб для определения химического состава стали-по ГОСТ 7565.

5.2 Химический анализ стали-по ГОСТ 12359, ГОСТ 17745, ГОСТ 18895, ГОСТ 22536.0-ГОСТ 22536.11, ГОСТ 27809, ГОСТ 28033 или другими методами, утвержденными в установленном порядке и обеспечивающими необходимую точность.

При возникновении разногласий между изготовителем и потребителем оценку проводят методами контроля, предусмотренными настоящим стандартом.

5.3 Определение массовой доли хрома, никеля, меди, мышьяка, азота, а в кипящей стали также кремния допускается не проводить при условии гарантии обеспечения норм изготовителем.

6 Маркировка

6.1 Маркировку продукции из углеродистой стали обыкновенного качества проводят по нормативным документам на конкретный вид металлопродукции с учетом требований ГОСТ 7566.

По требованию потребителя либо при наличии в нормативных документах на прокат требований по цветной маркировке ее дополнительно наносят несмываемой краской цветами, указанными в таблице 3.

Таблица 3

(справочное)
Обозначение марок стали по настоящему стандарту и международным стандартам ИСО 630:1995, ИСО 1052:1982

Таблица А1

 Приложение Б

(рекомендуемое)

 Требования к стали по международным стандартам ИСО 630:1995, ИСО 1052:1982

Б.1 Химический состав стали по анализу ковшевой пробы должен соответствовать нормам, приведенным в таблице Б.1

Таблица Б.1

Б.2 Сталь марок Fe 490, Fe 590 и Fe 690 изготовляют полуспокойной и спокойной.

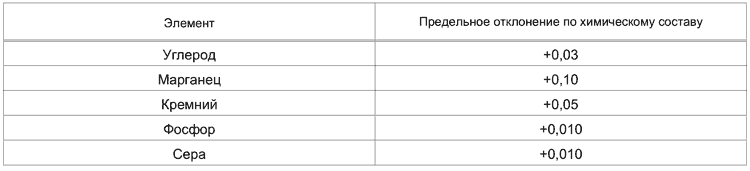

Б.3 Предельные отклонения химического состава в готовом прокате должны соответствовать приведенным в таблице Б.2.

Таблица Б.2

Библиография

Ключевые слова: углеродистая сталь, марки, химический состав, методы контроля, маркировка
