ГОСТ 8281-80

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й   С Т А Н Д А Р Т


ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГНУТЫЕ НЕРАВНОПОЛОЧНЫЕ
Сортамен

Steel roll-formed unequal channels.
Dimensions

ГОСТ 8281-80


Дата введения 01.01.81

1. Настоящий стандарт распространяется на стальные гнутые неравнополочные швеллеры, изготовляемые на профилегибочных станах из горячекатаной рулонной углеродистой обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали.
Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей и первой категорий качества.

2. По точности прокатки швеллеры изготовляют:

высокой точности - А;
повышенной точности - Б;
обычной точности - В.

Требования высокой и повышенной точности профилирования соответствуют высшей категории качества.

3. Поперечное сечение швеллеров должно соответствовать указанному на чертеже.

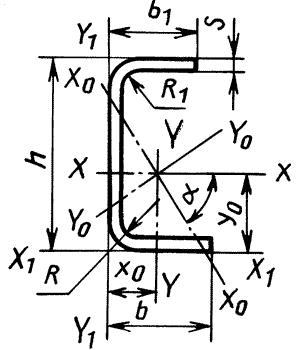

Черт. 1

ГОСТ 8281-80 рисунок гнутого швеллера

Обозначения к чертежу и табл. 1 и 2:

h - высота стенки;
b - ширина большей полки;
b1 - ширина меньшей полки; s - толщина швеллера;
R и R1 - радиусы кривизны;
I - момент инерции;
i - радиус инерции;
W - момент сопротивления;
у0 - расстояние от центра тяжести до наружной грани большой полки;
x0 - расстояние от центра тяжести до наружной грани стенки;
a - угол наклона главной оси;
ГОСТ 8281-80 формула 1 для гнутого швеллера- отношение расчетной высоты стенки к толщине;
ГОСТ 8281-80 формула 2 для гнутого швеллера- отношение расчетного свеса большей полки к толщине;
ГОСТ 8281-80 формула 3 для гнутого швеллера- отношение расчетного свеса меньшей полки к толщине

4. Размеры швеллеров, площадь поперечного сечения, справочные значения величин для осей и масса 1 м швеллера должны соответствовать:

для швеллеров из углеродистой кипящей и полуспокойной стали с временным сопротивлением, разрыву не более 460 Н/мм2 (47 кгс/мм2) - указанным в табл. 1
;для швеллеров из углеродистой спокойной и низколегированной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2) - указанным в табл. 2.

Т а б л и ц а  1

ГОСТ 8281-80 таблица 1,1


Т а б л и ц а  1- продолжение

ГОСТ 8281-80 таблица 1,2


Т а б л и ц а  2

ГОСТ 8281-80 таблица 2,1


Т а б л и ц а  2 - продолжение

ГОСТ 8281-80 таблица 2,2



Примечания к табл. 1 и 2:

1. Швеллеры, обозначенные звездочкой, изготовляются по требованию потребителя.
2. Приведенные в таблицах площадь поперечного сечения и справочные значения величин вычислены по поминальным размерам. При вычислении массы 1 м швеллера плотность стали принята равной 7,85 г/см3.
3. R1 = R+2.
4. По требованию потребителя допускается изготовление швеллеров с радиусами кривизны меньше указанных в табл. 1 и 2. Табл. 1 - 2. (Измененная редакция, Изм. № 1, 2).

5. Предельные отклонения по высоте швеллера не должны превышать указанных в табл. 3.

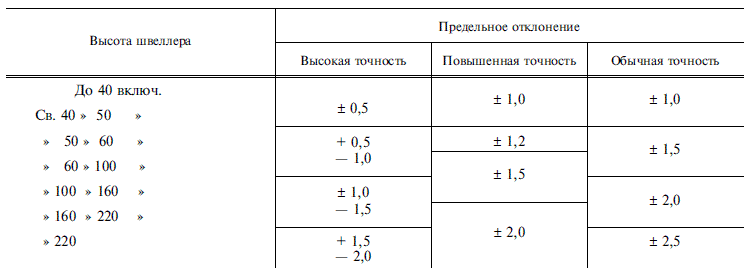

Т а б л и ц а  3

ГОСТ 8281-80 таблица 3


6. Предельные отклонения по ширине полок не должны превышать указанных в табл. 4.

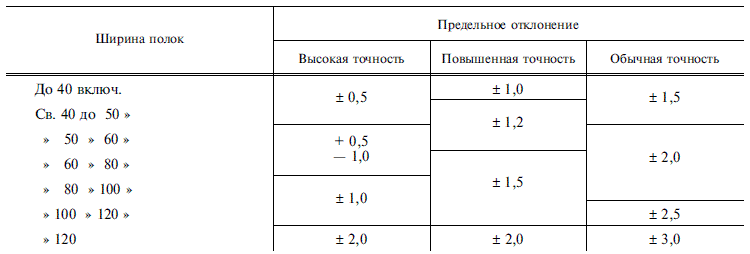

Т а б л и ц а  4

ГОСТ 8281-80 таблица 4


Примечание.
Предельные отклонения устанавливают по ширине большей полки.
Табл. 3, 4. (Измененная редакция, Изм. № 1, 2).

7. Предельные отклонения по толщине неравнополочных швеллеров должны соответствовать предельным отклонениям толщины заготовки шириной 1000 - 2000 мм нормальной точности прокатки Б, приведенным в ГОСТ 19903-74. Допускается изготовление швеллеров из заготовки повышенной точности прокатки А.
Предельные отклонения по толщине не распространяются на места изгиба.

8. Предельные отклонения от угла 90° не должны превышать для обычной и повышенной точности:

± 1°30´ - при ширине полки до 100 мм;
± 1° - при ширине полки свыше 100 мм;
± 1° - для высокой точности.

9. Швеллеры в соответствии с заказом изготовляют длиной от 4 до 11,8 м:

мерной длины;
мерной длины с немерными отрезками в количестве не более 7 % массы партии;
кратной мерной длины;
кратной мерной длины с немерными отрезками в количестве не более 7 % массы партии;
немерной длины.

Немерными отрезками считают швеллеры длиной не менее 3 м.
По требованию потребителя швеллеры изготовляют ограниченной длины в пределах немерной.

10. Предельные отклонения по длине швеллеров мерной к кратной мерной длины не должны превышать:

+40 мм - для швеллеров длиной до 6 м;
+30 мм для профилей длиной до 6 м.

Для профилей высокой точности профилирования предельные отклонения не должны превышать:

+30 мм для профилей длиной до 6 мм и
+5 мм на каждый метр для швеллеров длиной свыше 6 м.

9, 10. (Измененная редакция, Изм. № 1).

11. Скручивание швеллеров вокруг продольной оси обычной и повышенной точности прокатки не должно превышать произведения 1° на длину швеллера в метрах, но не более 10°, высокой точности - произведения 0,5° на длину швеллера в метрах.

12. Кривизна швеллеров обычной и повышенной точности не должна превышать 0,1 % длины, высокой точности - 0,05 % длины.

13. Волнистость полок не должна превышать 2 мм на 1 м.Минимальная длина волны 500 мм.

14. Высота стенки и ширина полок контролируются в плоскости, параллельной стенке или полке на расстоянии внешнего радиуса кривизны (R+s).

15. Определение размеров поперечного сечения, а также скручивания и кривизны швеллеров обычной точности прокатки проводят на расстоянии 300 мм от торцов, повышенной точности - 200 мм и высокой – 150 мм.

16. Марки стали и технические требования - по ГОСТ 11474-76.
