ГОСТ 8510-86

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й   С Т А Н Д А Р Т


УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ НЕРАВНОПОЛОЧНЫЕ
Сортамент

Hot-rolled steel unequal-leg angles.
Dimensions

ГОСТ 8510-86


Дата введения 01.07.87

1. Настоящий стандарт распространяется на стальные горячекатаные равнополочные уголки.

2. Размеры уголков, площадь поперечного сечения, справочные величины для осей и массы 1 м уголков должны соответствовать указанным на чертеже и в табл. 1.

ГОСТ 8510-86 рисунок уголка неравнополочного стального

Т а б л и ц а  1

ГОСТ 8510-86 таблица 1.1


Т а б л и ц а  1- продолжение

ГОСТ 8510-86 таблица 1.2


Примечания:

1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м уголка плотность стали принята равной 7,85 г/см3.

2. Радиусы закругления, форма и размеры участка сопряжения внутренних граней полок, указанные на чертеже и в табл. 1, даны для построения калибра и на уголке не проверяют.

3. Уголки, отмеченные звездочкой, изготовляют по требованию потребителя.

Условные обозначения к чертежу и табл. 1:

В - ширина большей полки;
b - толщина меньшей полки;
t - толщина полки;
R - радиус внутреннего закругления;
r - радиус закругления полок;
J - момент инерции;
i - радиус инерции;
x0, y0 - расстояние от центра тяжести до наружных граней полок;
Jxy - центробежный момент инерции. (Измененная редакция, Изм. № 1).

3. По точности прокатки уголки изготовляют:

А - высокой точности;
В - обычной точности.

4. Предельные отклонения по размерам уголков не должны превышать указанных в табл. 2.

Т а б л и ц а  2

ГОСТ 8510-86 таблица 2

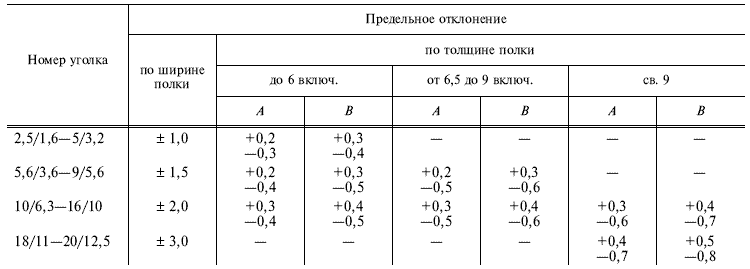

5. Предельные отклонения по размерам уголков, изготовленных на станах, не оборудованных жесткими клетями, не должны превышать указанных в табл. 3 до 01.01.93.

Т а б л и ц а  3

ГОСТ 8510-86 таблица 3


6. По согласованию изготовителя с потребителем предельные отклонения по толщине полки допускается заменять предельными отклонениями по массе, равными +3-5 %.

7. Отклонение от прямого угла при вершине не должно превышать 35’.

8. Притупление внешних углов полок (в том числе и угла при вершине) не контролируются.
По требованию потребителя притупление внешних углов полок (в том числе и угла при вершине) не должно превышать:

0,3 толщины полки - для уголков толщиной до 10 мм включ.;
3,0 - для уголков толщиной св. 10 до 15 мм включ.;
5,0 - для уголков толщиной св. 16 мм.

9. Уголки изготовляют длиной от 4 до 12 м:

мерной длины;
кратной мерной длины;
немерной длины;
ограниченной длины в пределах немерной;
мерной длины с немерными длинами не более 5% массы партии;
кратной мерной длины с немерными длинами не более 5% массы партии.
Допускается изготовлять уголки длиной свыше 12 м.

8; 9. (Измененная редакция, Изм. № 1).

10. Предельные отклонения по длине уголков мерной длины или кратной мерной длины не должны превышать в миллиметрах:

+30 - при длине 4 м;
+50 - при длине свыше 4 м до 6 м включ.;
+70 - при длине свыше 6 м;
по требованию потребителя +40 мм - для уголков длиной свыше 4 до 7 м:
+5 мм на каждый 1 м свыше 7 м.

11. Кривизна уголков не должна превышать 0,4% длины.
По требованию потребителя изготовляют уголки, кривизна которых не превышает 0,2 % длины.
Для уголков № 2,5/1,6 до 5,6/3,6 включ. кривизну проверяют на длине 1 м.

12. Скручивание вокруг продольной оси не допускается.

13. Размеры поперечного сечения уголка проверяются на расстоянии не менее 500 мм от торца штанги.
